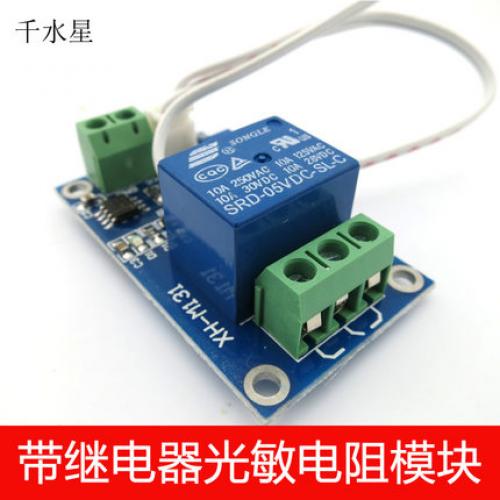

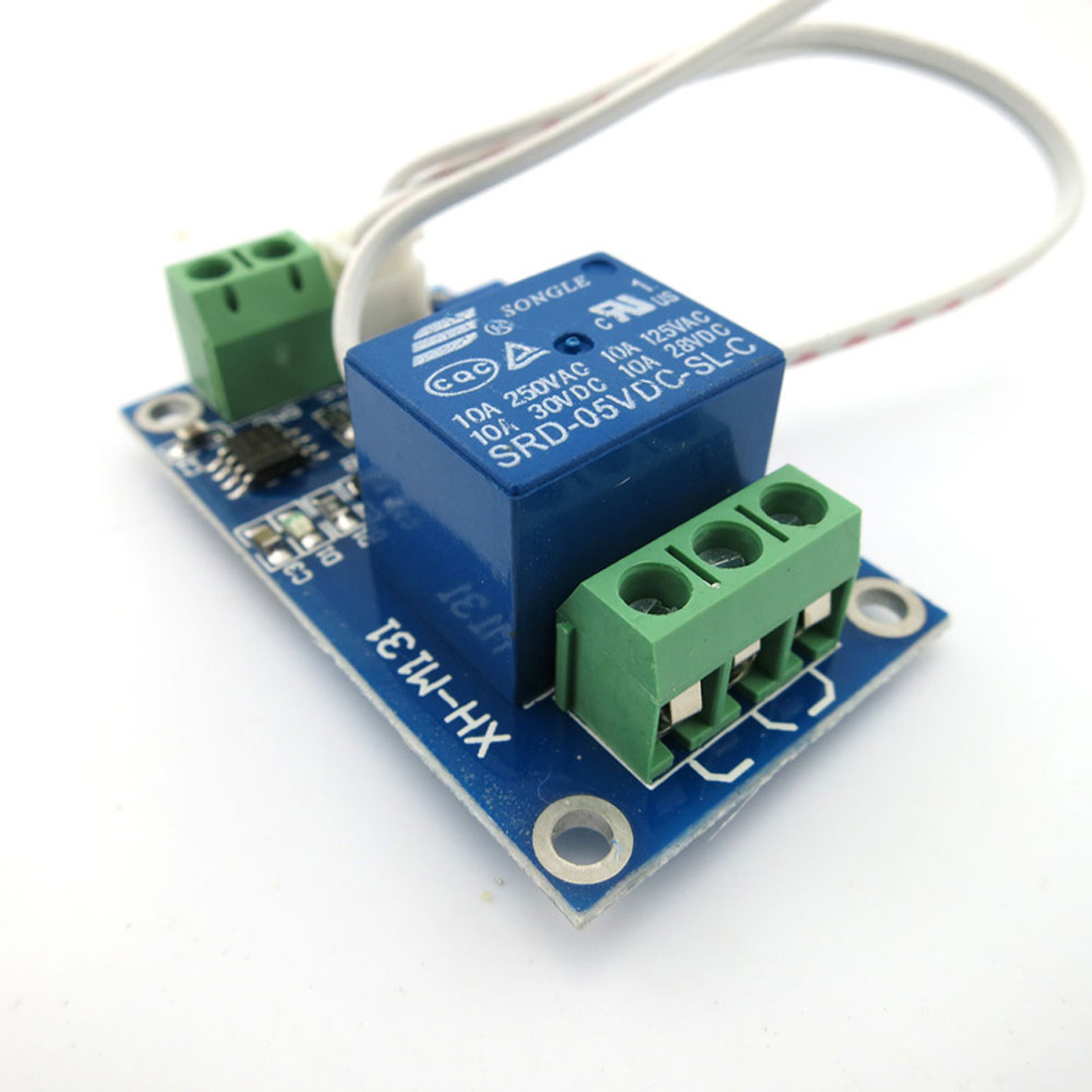

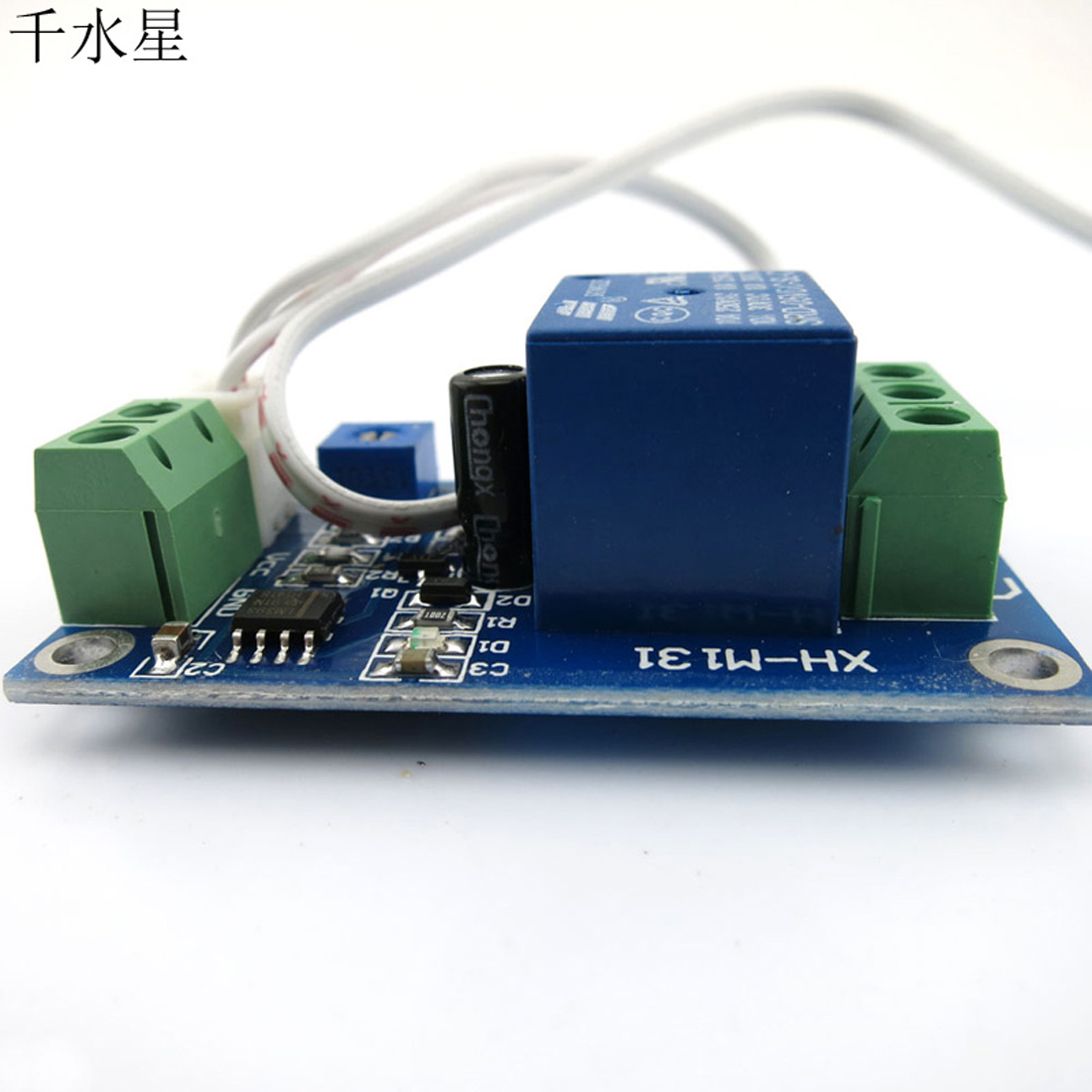

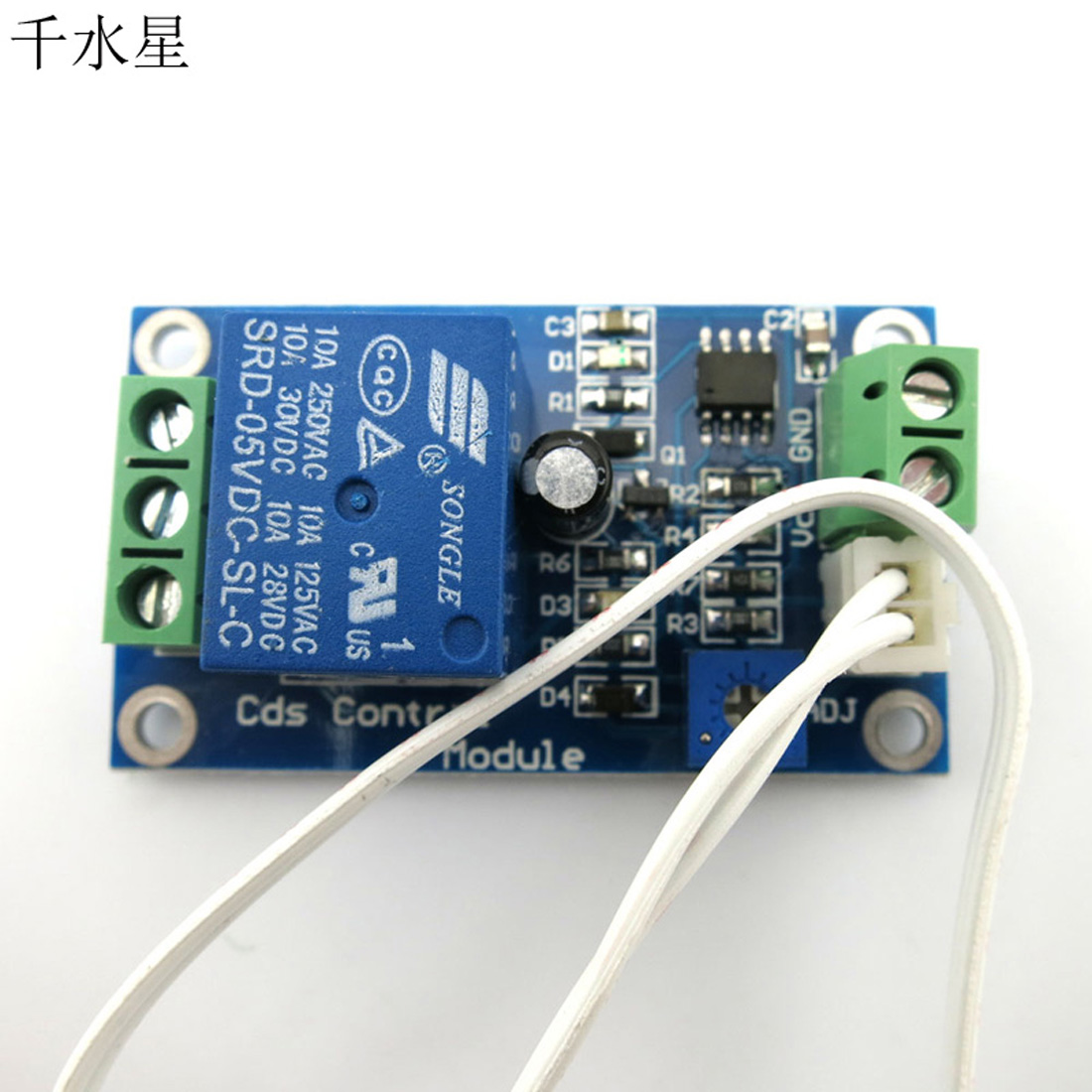

带继电器光敏电阻模块可用作光线检测，亮度检测，可以用在例如路灯等设备上，晚上
自动开启，白天自动熄灭。或者接一个电机，当继电器检测到光，那么电机就转动。
【指示灯】红色是电源指示灯，蓝色是继电器吸合指示灯，
【尺寸】：53*31mm
【控制端电压】：5V
【负载能力】：交流0V--125V/20A，直流0V--14V/20A;
【调节灵敏度】：通过蓝色旋钮可调节灵敏度（通过旋转旋钮设定启动继电器参数，当
光线暗于此参数时，模块继电器吸合，亮于此参数时，继电器断开）
【被控制端接线方式】：有三个端口公共端（COM）、常开（CK）、常闭（CB）。假
如 接一个简单灯泡，中间com路必须接一线，剩下的CK和CB选择一路接线（选的不同
会导 致效果不同，例如有光断开或者有光接通），当然还需要在这个灯泡的电路里面接
一个电 池组哦，也就是说控制端和输出端是2个电路。

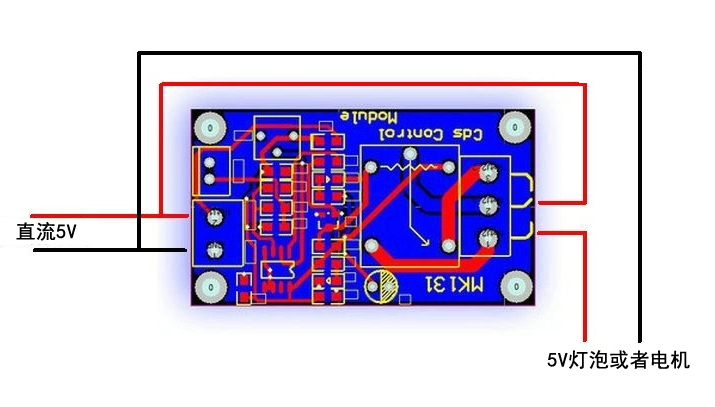

【接线方式】：
（1）被控制端有三个端口公共端COM、常开CK、常闭CB。假如接一个简单灯泡，中
间com路必须接一线，剩下的CK和CB选择一路接线（选路不同会导致效果不同，例如
有光断开或有光接通），当然还需要在这个灯泡的电路里面接一个电池组哦，也就是说
控制端和输出端分别属于2个电路。
（2）驱动端，VCC接控制端的正极，GND接负极。
（3）可通过电位器调节灵敏度，设定启动继电器阀值，当光线暗于此阀值时，模块继
电器吸合，当亮于此阀值时，继电器断开。
