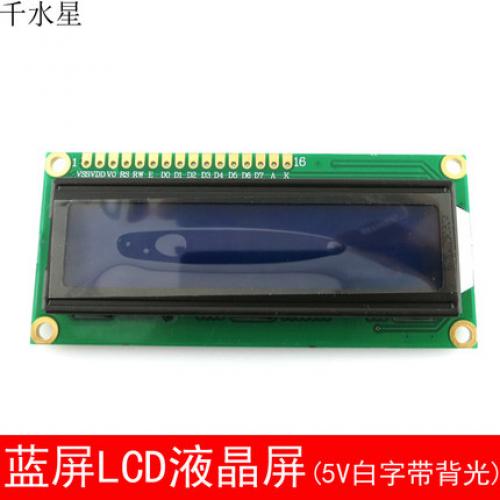

1602LCD液晶屏幕，有2种颜色。蓝屏和绿屏的尺寸、功能、引脚等完全一样，他们的差别就是显示的效果不一样。蓝屏的是蓝色底白色字，绿屏的是黄色底黑色字。【焊接注意事项】：由于液晶模块带有精密元件，焊接时，请尽量使用质量好的烙铁焊接。因为部分低价劣质烙铁带有很高的静电，容易损坏精密元件。如果实在没有好质量的烙铁，可以用一条导线将烙铁与自来水管（如果你家的自来水管是铁的话）连到一起，或者和墙壁的铁门铁窗连到一起。这样虽然不是严格的接地，但是也可以起到一定的作用，保护我们的液晶模块。
【LCD1602引脚说明如下】：
【第1脚】：VSS为地电源
【第2脚】：VDD接5V正电源
【第3脚】：V0为液晶显示器对比度调整端，接正电源时对比度较弱，接地电源时对比度较高
【第4脚】：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
【第5脚】：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和RW共
同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当
RS为高电平RW为低电平时可以写入数据。
【第6脚】：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
【第7～14脚】：D0～D7为8位双向数据线。
【第15脚】：背光电源正极
【第16脚】：背光电源负极
【更多资料下载地址】：http://diy12.com/forum.php?mod=viewthread&tid=795&extra=
