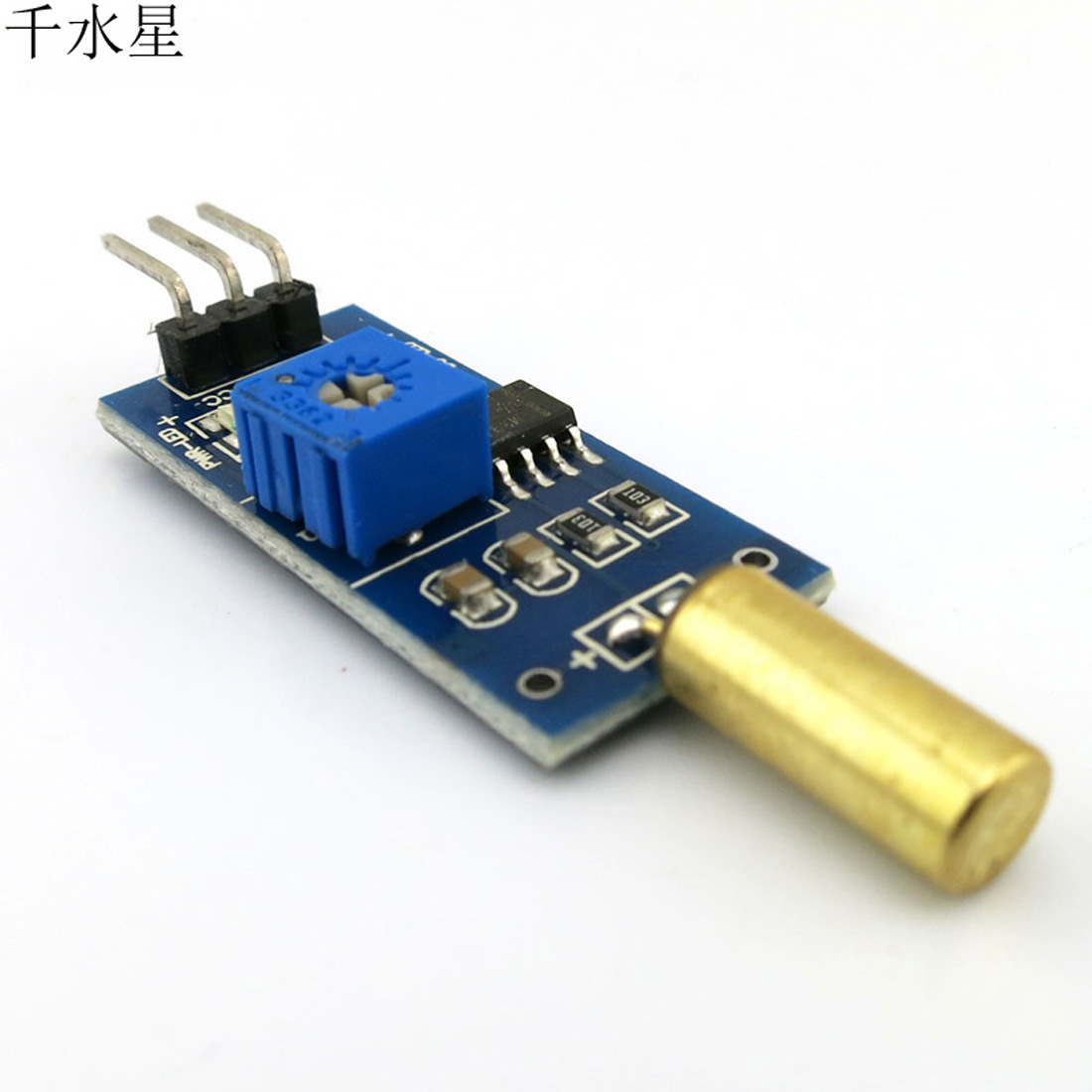

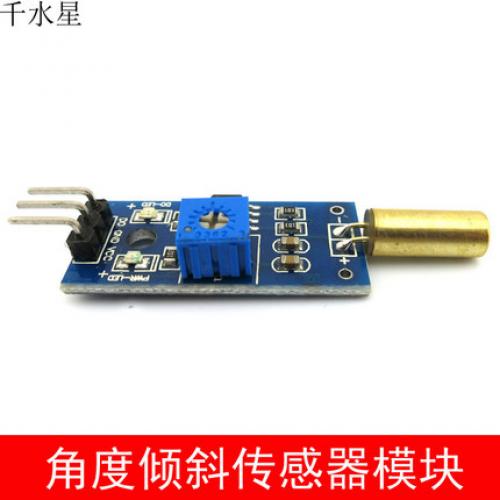

(金色圆头)角度传感器模块可以制作倾倒触发报警、倾倒断电、倾斜报警的装置。
【核心元件】:高灵敏角度开关SW-520D传感器
【输出电流】:超过15mA
【工作电压】:3.3V-5V
【输出形式】:数字开关量输出(0和1)
【 PCB尺寸】:3.2cm x 1.4cm
【使用说明】:

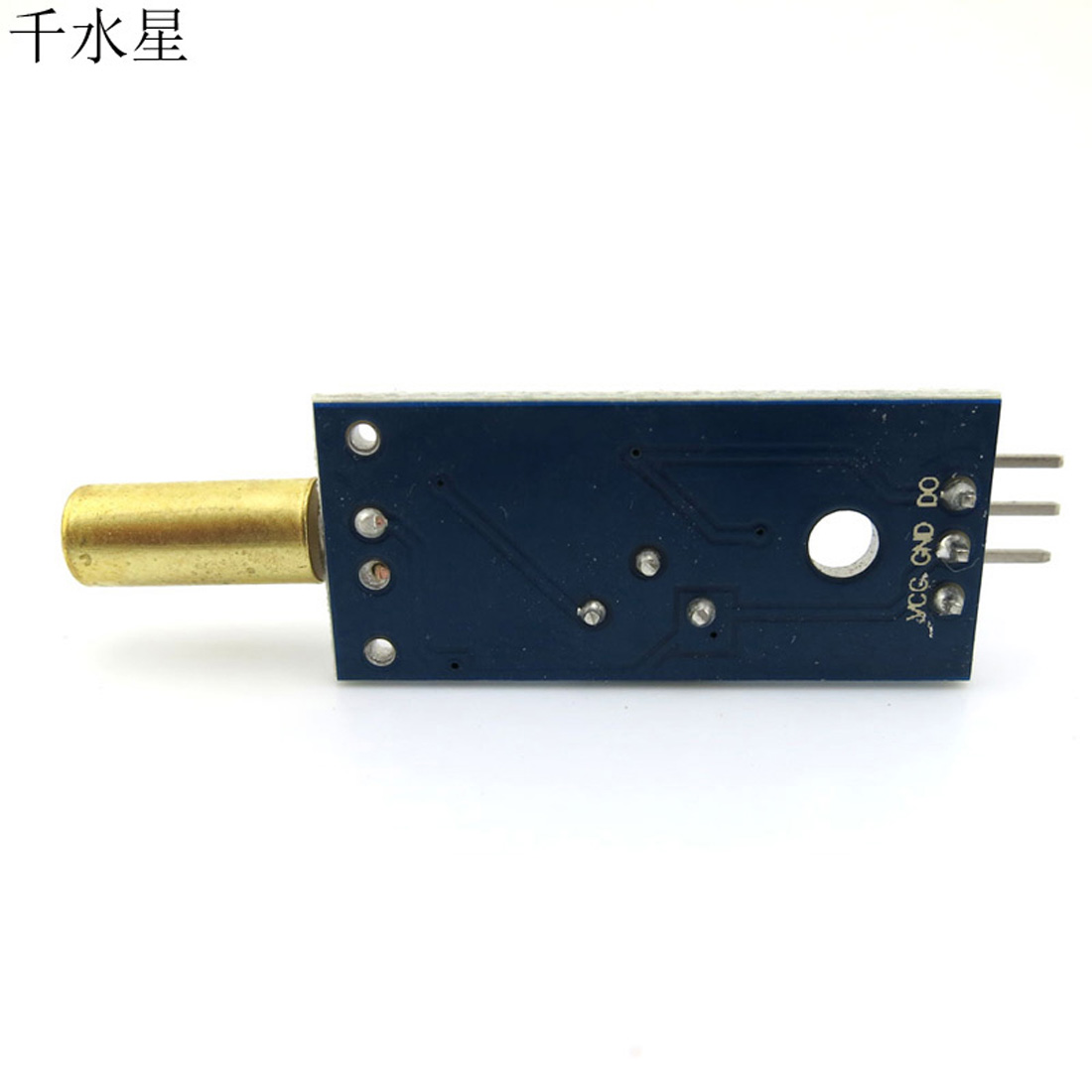

① VCC正极5V,GND负极,DO信号
② 模块输出的开关量取决于角度开关的导通与断开,当角度开关断开时,DO输出高电
平,角度开关导通时,DO输出低电平(开关灯亮);
③ 输出端可以与单片机直接相连,通过单片机来检测高低电平,由此来检测角度改变;
④ 输出端可以直接驱动继电器模块,由此可以组成一个大功率的角度开关,保护电器设
备等产品倾倒时自动断电的功能。
