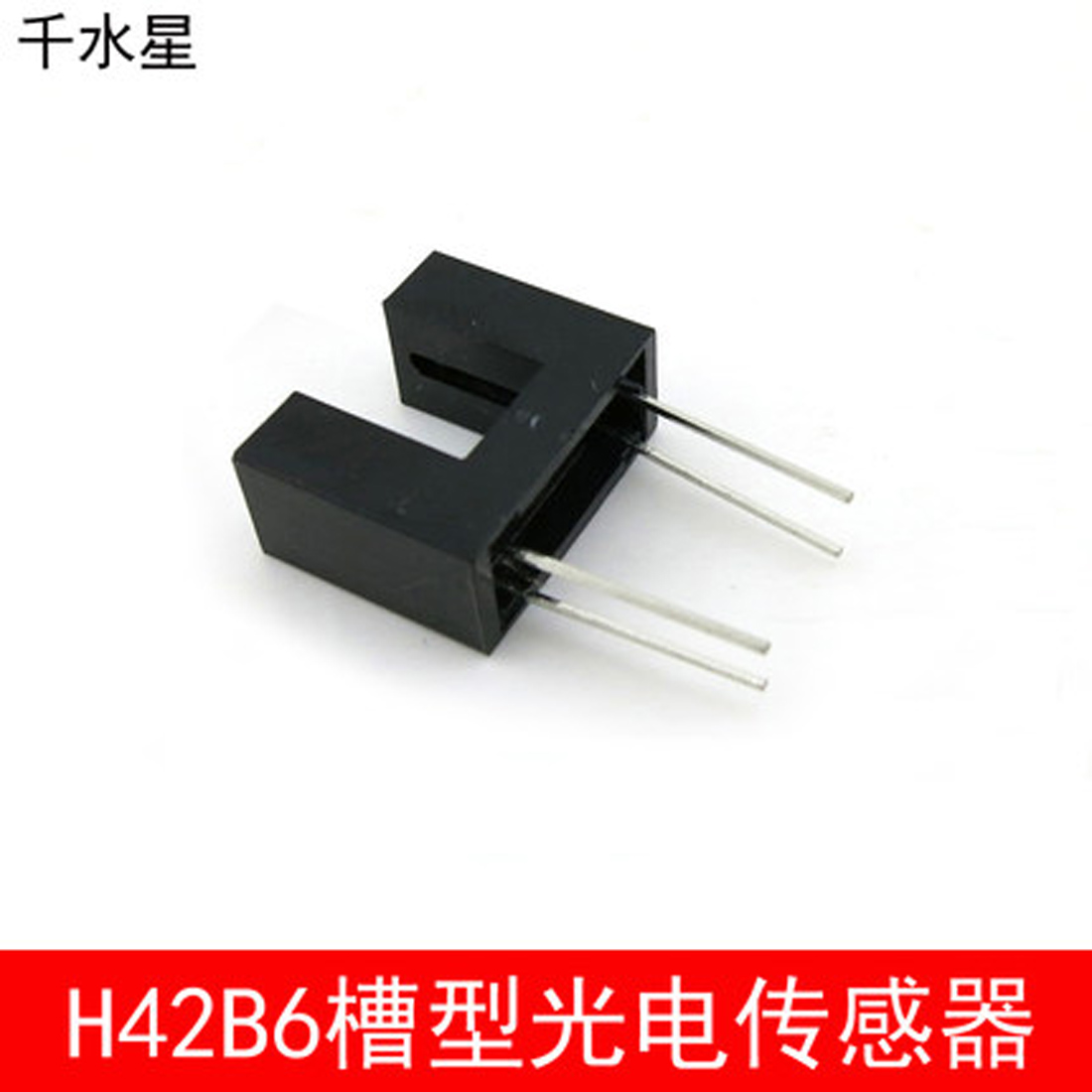

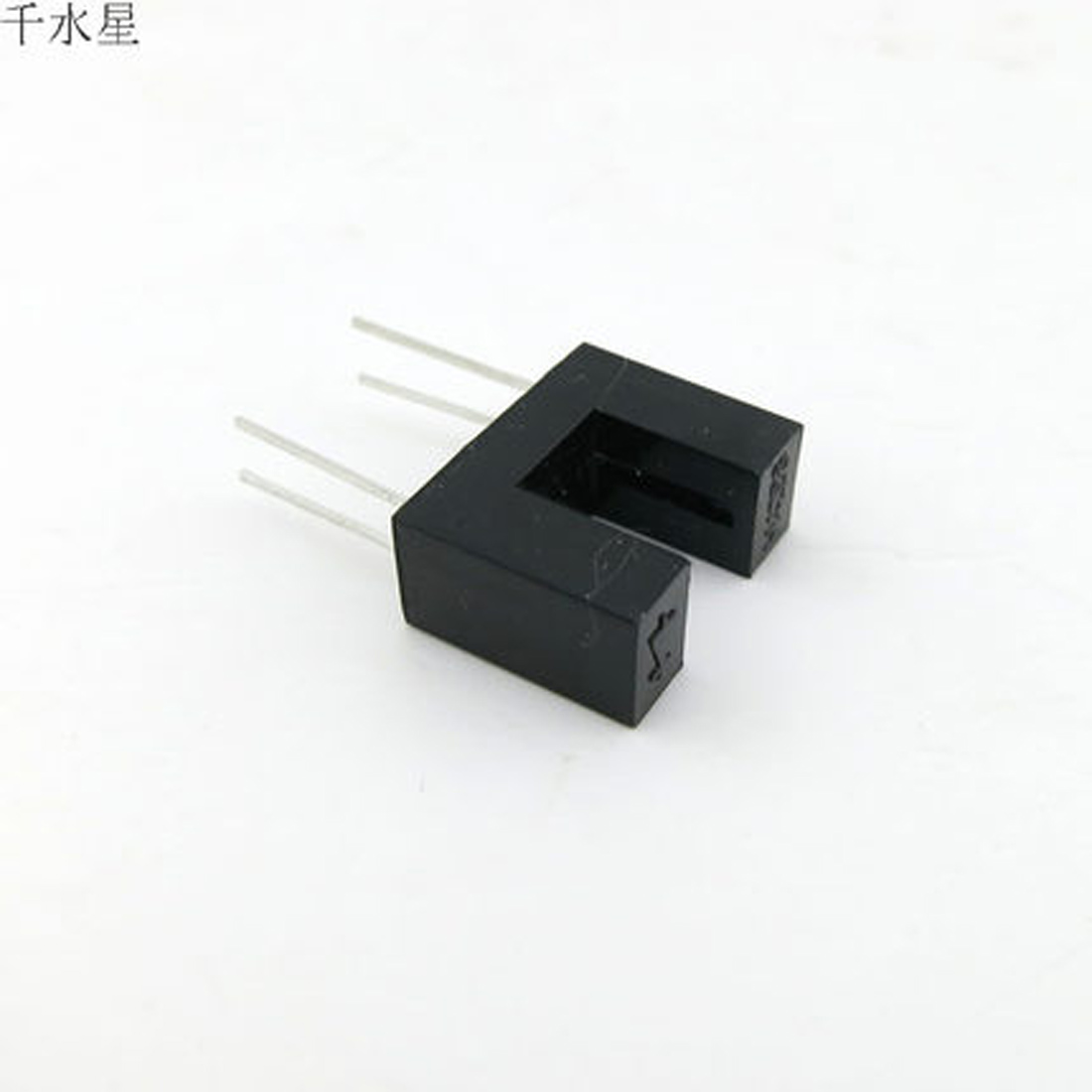

H42B6为槽形光电传感器,它由高输出的红外光电二极管与高灵敏度光电晶体管组成,其特点:性能可靠,体积小,结构简单,可用于光电控制,光电计量等电路中,可检测物体有无,运动方向、测转速等方面。
【外形尺寸】:14(长)*6(宽)*11(高)(单位:mm)【槽型尺寸】:6(长)*6(宽)*8(高)(单位:mm)【极限参数(Ta=25°C)】输入:正向电流 IF 40mA反向电流 VR 5V耗散功率 P 110mW输出:集-射电压 Vceo 30V射-集电压 Veco 5V集电极功率 PC 100mW工作温度 Tr -25~75 °C储存温度 Tf -25~80 °C【光电特性 (Ta=25°C)】输入正向压降 VF IF=20mA 1.3 -1.5 V输入反向电流 IR VR=5V 10 μA输出集电极暗电流 Iceo Vce=5V 100 nA输出集电极通电流 IL Vce=5V 200- 1400 μA输出饱和压降 Vce Ic=0.5mA 0.8 V传输 Tr IF=20mA 10 °C US响应时间 Vc=10V特性 Tf Irc=100 10 °C
