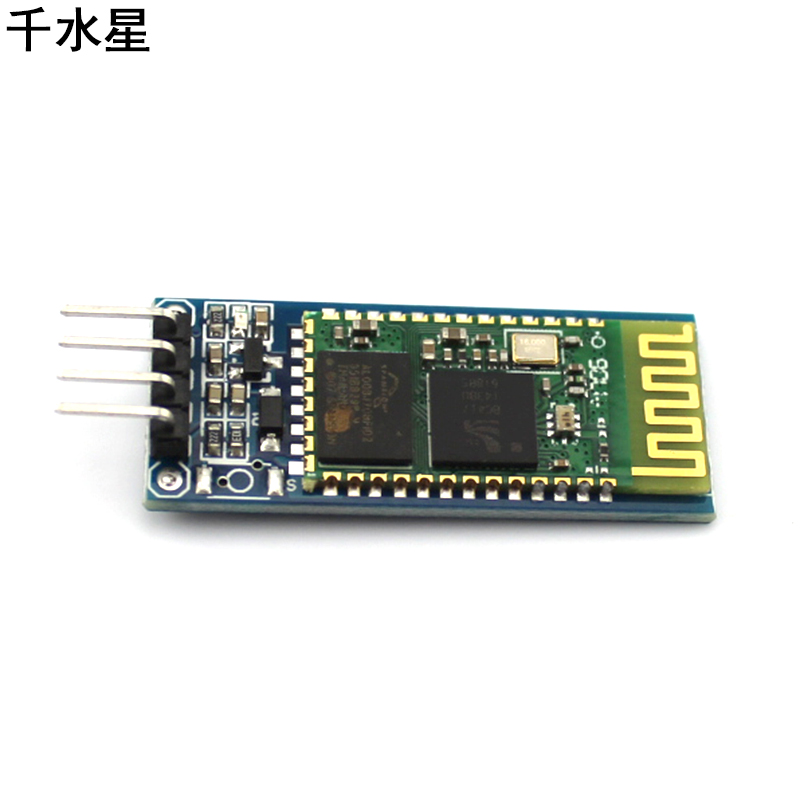

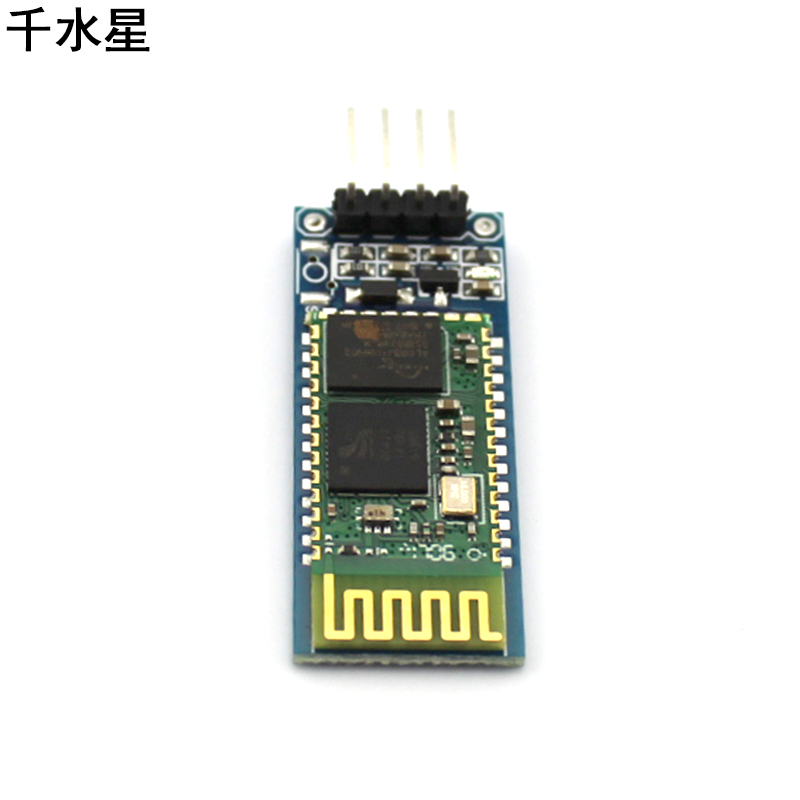

一、模块参数:
1.PCB尺寸:37.3mm(长)*15.5mm(宽)
2.重量:3.5g
3.输入电压:3.6V--6V,禁止超过7V
4.电源防反接,接反模块不工作
5.引出4个脚:VCC/GND/RXD/TXD
6.带连接状态指示灯,LED快闪表示没有蓝牙连接;LED慢闪表示进入AT命令模式
7.板载3.3V稳压芯片,输入电压直流3.6V-6V;未配对时,电流约30mA(因LED灯闪烁,电流处于变化状态);配对成功后,电流大约10mA
8.接口电平3.3V,可以直接连接各种单片机(Arduino/51/AVR/PIC/ARM/MSP430等等),5V单片机也可以直接连接。直接连接单片机串口,不能经过MAX232芯片！
9.空旷地带有效传输距离10米,超过10米也是可能的,但是不对连接质量做保证
10.配对成功以后,可以作为全双工串口使用。无需了解任何蓝牙协议,但只支持8位数据位、1位停止位、无奇偶校验的通信格式。这也是常用的通信格式,不支持其它格式！
11.在未建立蓝牙连接时,可以通过AT指令设置模块波特率、名称、配对密码,设置的参数掉电保存,蓝牙连接后,自动切换到透传模式
12.该模块为从机,可以和各种带蓝牙功能的电脑、大部分带蓝牙功能的手机、PDA、PSP等智能终端配对,从机和从机之间不能配对
13.模块默认波特率为9600、默认配对密码为1234、默认名称为HC-06

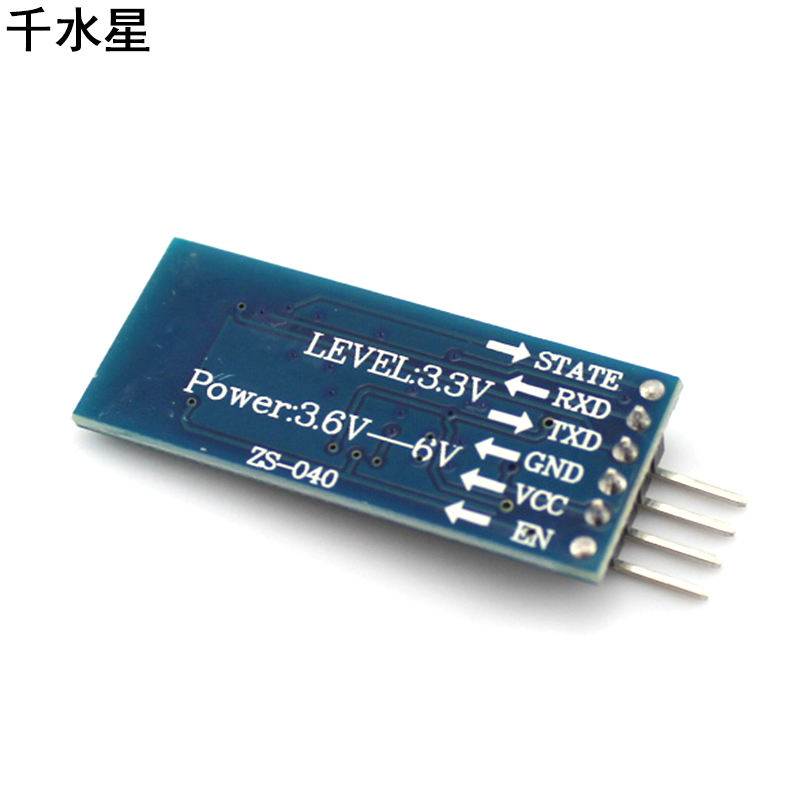

14.带透明热缩管保护二、接线方法:
VCC:接电源正极
GND:接电源负极
RXD:接收端,蓝牙模块接收从其它设备发来的数据;正常情况接其它设备的发送端TXD
TXD:发送端,蓝牙模块发送数据给其它设备;正常情况接其它设备的接收端RXD三、发货清单
HC-06带底板蓝牙模块1个(已测试好,带透明热缩管保护,防静电包装)四、温馨提示
请勿将电源接到信号脚上,会直接烧坏模块，保证出厂时候每一个模块都是测试好的。本店不提供技术支持。
