有障碍物,继电器吸合!利用红外光电反射原理,红外发射管不断发出红外信号,当有反射物时,接收管输出信号,经芯片比较放大后,驱动继电器吸合,控制相关设备,反射距离1MM-60CM可调,(黑色物体会反射作用很小,白色反射很明显)可用于检测透明的物体感应,也可用于自动化光电反射应用改装等。
产品介绍:

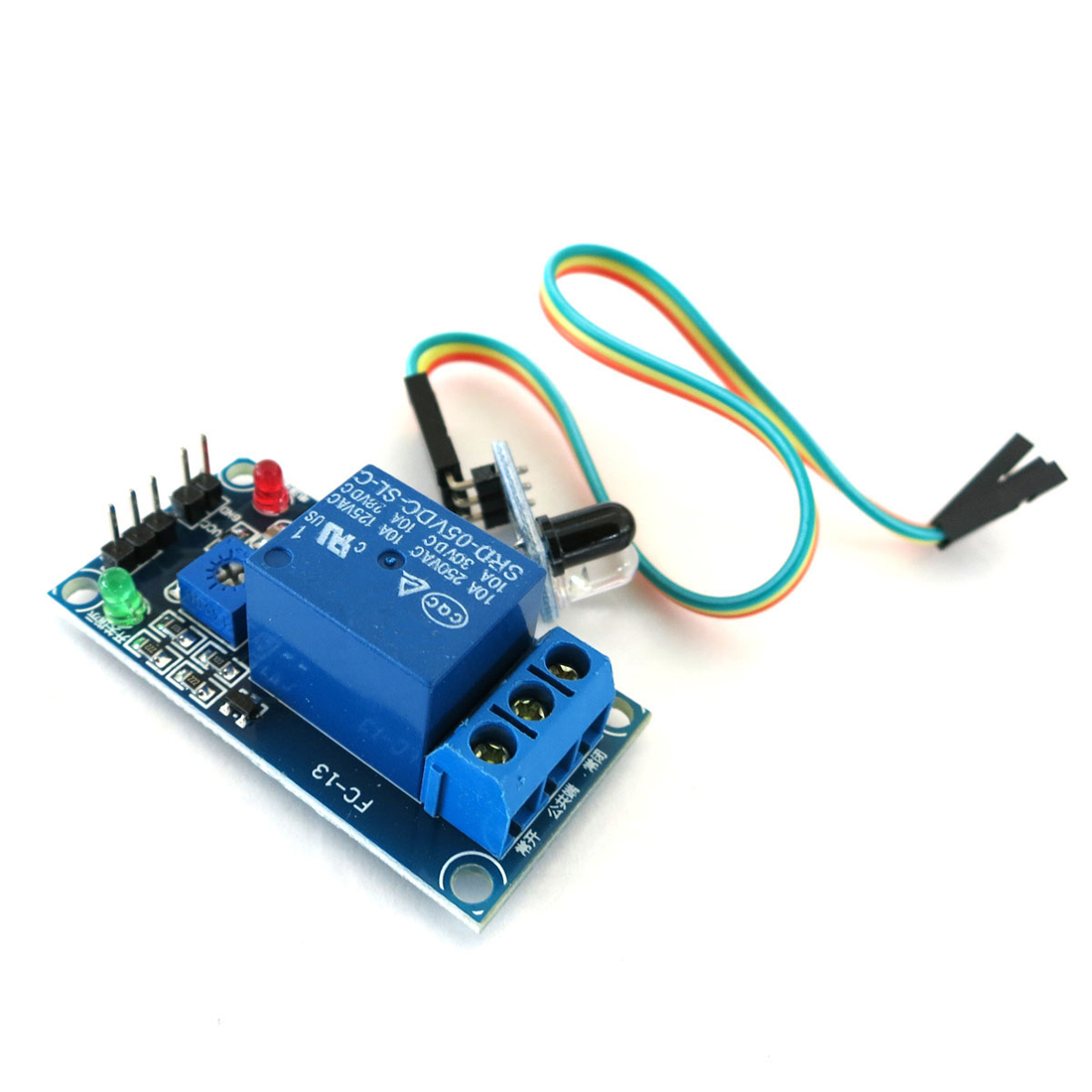

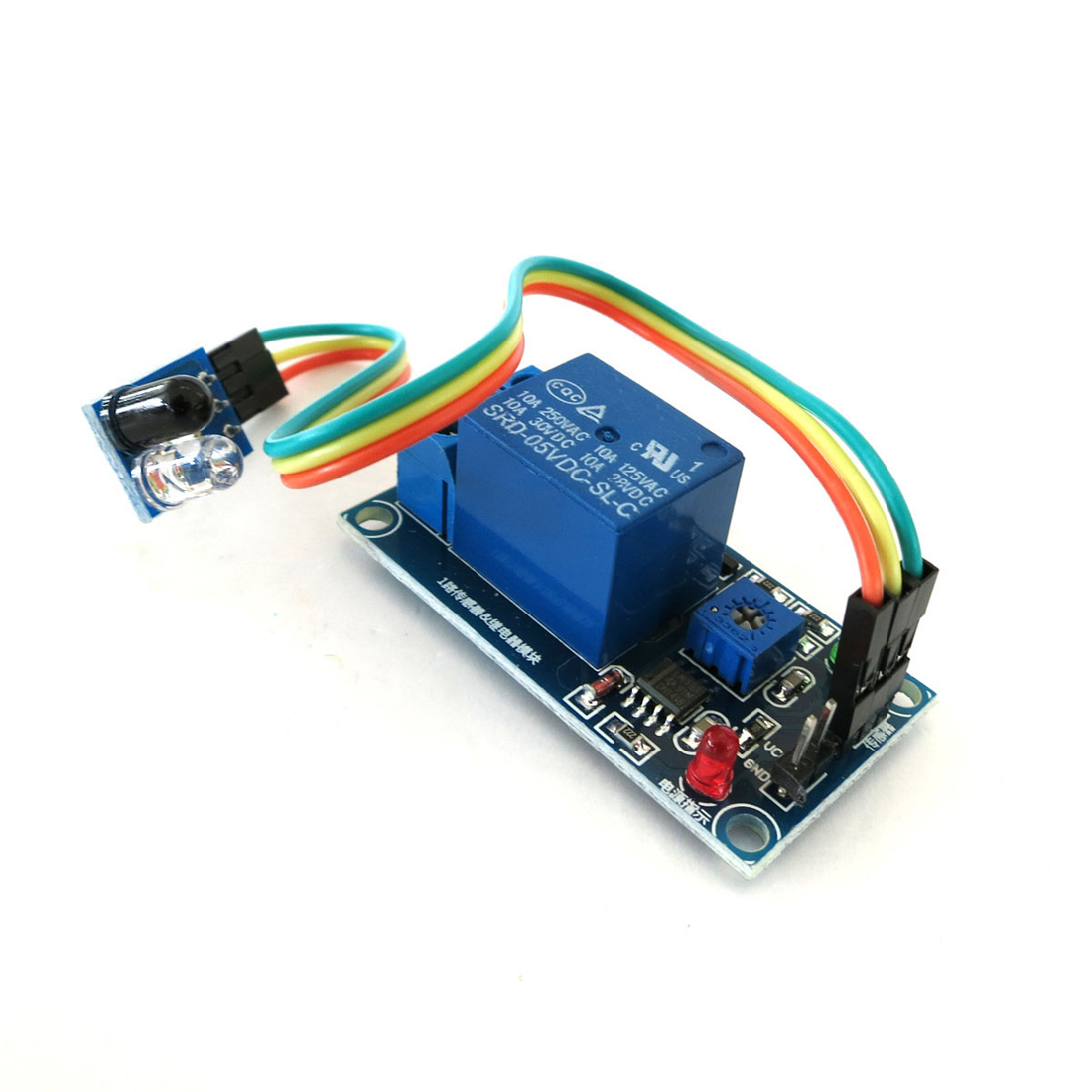

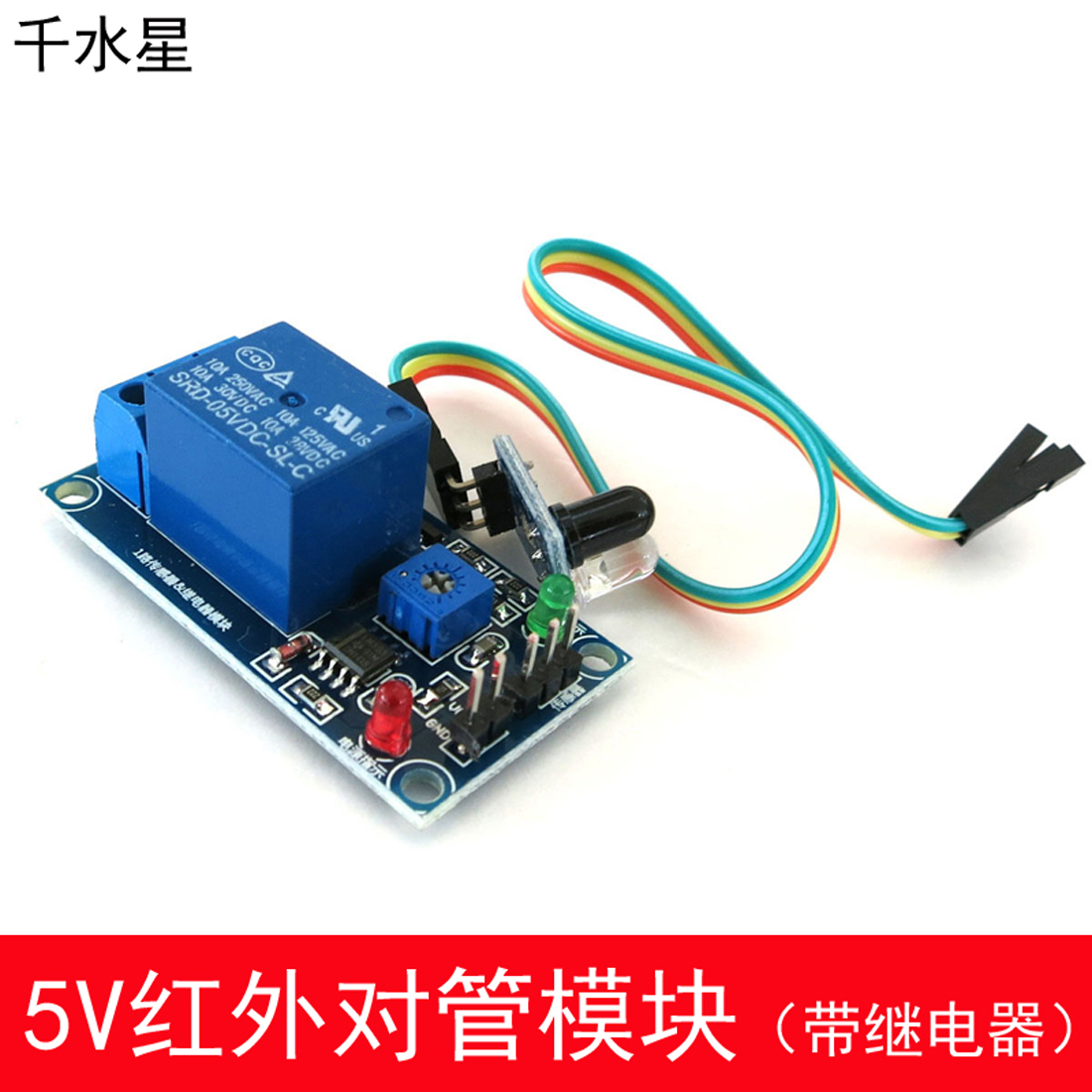

1、采用红外对管传感器为感应头,自带继电器,直接控制负载设备
2、工作电压:5V、12V
3、输出形式 :直接接AC 220V 10A或DC30V 10A的负载
4、设有4个固定螺栓孔,方便安装
5、小板PCB尺寸:5cm x 2.6cm
6、使用宽电压LM393比较器
电气参数:
供电电压:5VDC、12VDC
电流:大于200mA
负载:250V 10A交流 或30V 10A直流
反射距离:1mm至10cm可调感应
产品使用方法:
1.接上电源,传感器正确连接,参考下图;
2.当传感器前端没有障碍物反射时,继电器不吸合,有反射时,继电器吸合;
3.反射距离的调节方法,在传感器没有障碍物时进行调节,用螺丝刀调节板上的电位
器,使绿色指示灯从不亮到刚好亮,然后再回调到不亮,此时如果有障碍物,则继电
器会吸合,再继续回调,感应距离会越来越短。
发货清单:
1路红外对管继电器模块1个,红外对管传感器小板1个,杜邦线3根
