商品描述:

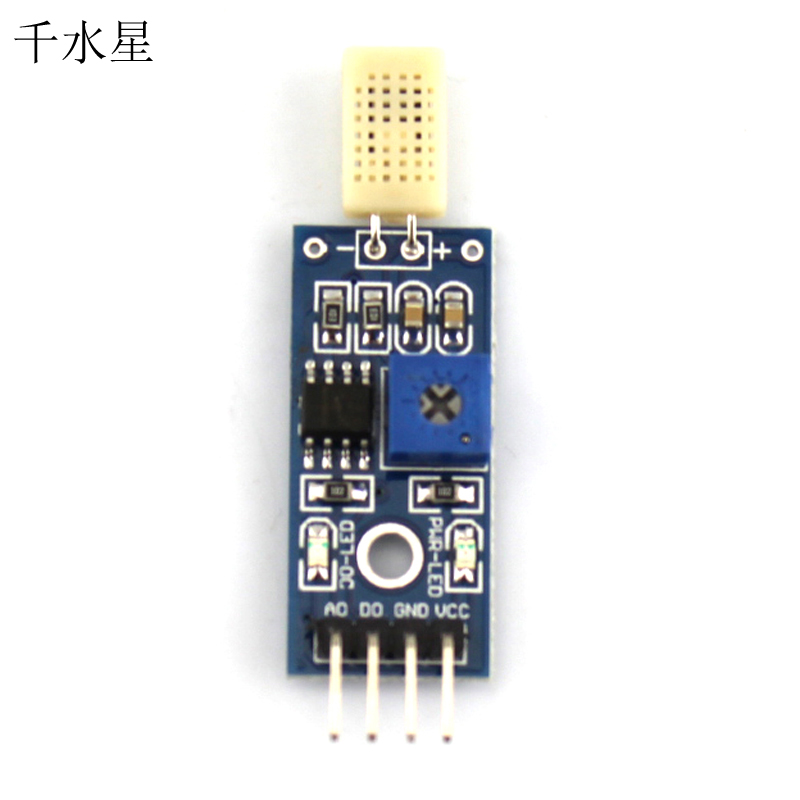

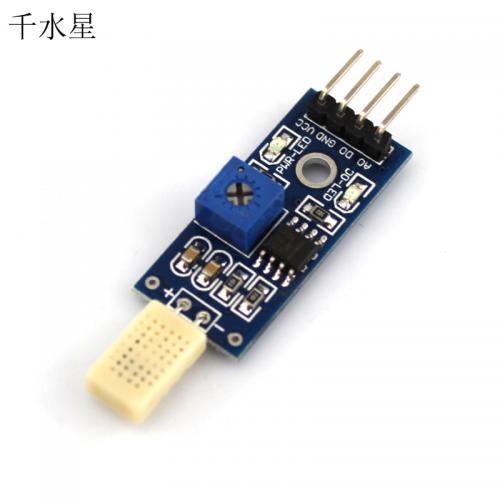

湿敏传感器用于检测周围空气中的湿度。本模块使用HG12湿敏电阻,HG12比市 场上的HR202稳定性高,质量好! 使用方法无异。



一 宝贝描述

1 可以检测周围环境的湿度

2 灵敏度可调(图中蓝色数字电位器调节)

3 工作电压3.3V-5V

4  输出形式 a 模拟量电压输出 b 数字开关量输出(0和1)

5  设有固定螺栓孔,方便安装

6  小板PCB尺寸:3cm * 1.6cm

7  电源指示灯(红色)和数字开关量输出指示灯(绿色)

8  比较器采用LM393芯片,工作稳定

二 模块接口说明(4线制)

1 VCC  外接3.3V-5v

2 GND  外接GND

3 DO   小板开关数字量输出接口(0和1)

4 AO   小板模拟量输出接口

三 模块使用说明

1湿敏电阻模块对环境湿度敏感,一般用来检测周围环境的湿度。

2模块在环境湿度达不到设定阈值时,DO口输出高电平,当外界环境湿 度超过设定阈值时,模块D0输出低电平

3小板数字量输出D0可以与单片机直接相连,通过单片机来检测高低电平,由此来检测环境的湿度改变;

4小板数字量输出DO可以直接驱动本店继电器模块,由此可以组成一个湿控开关;

5小板模拟量输出AO可以和本店AD模块相连,通过AD转换,可以获得环境湿度更准确的数值;

四 模块测试说明

测试时,接好电源后可向模块探头哈一口气,当模块检测到湿气时,开关指示灯(绿)亮起,D0输出低电平
