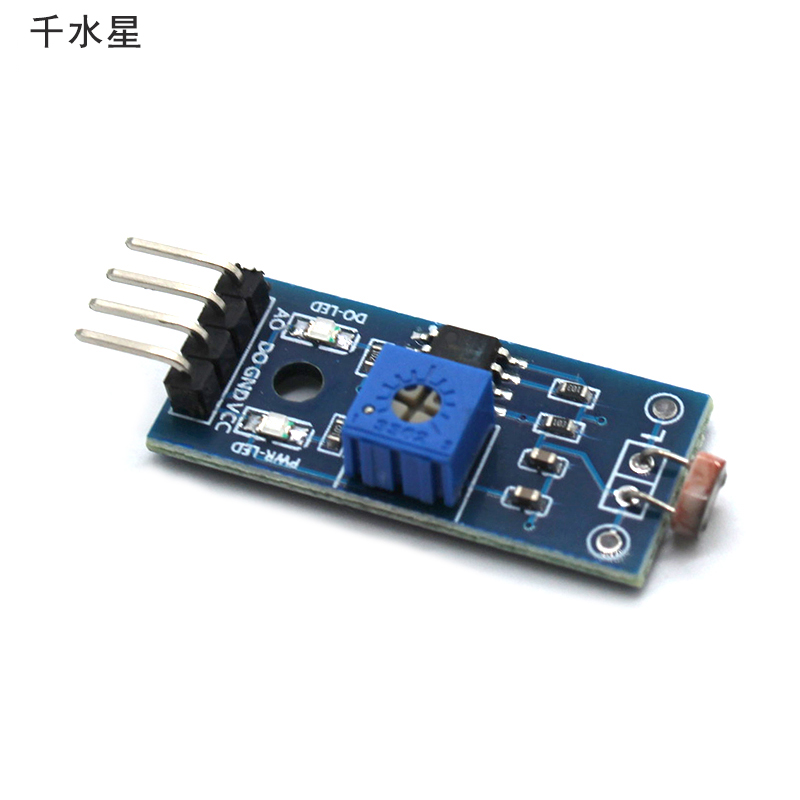

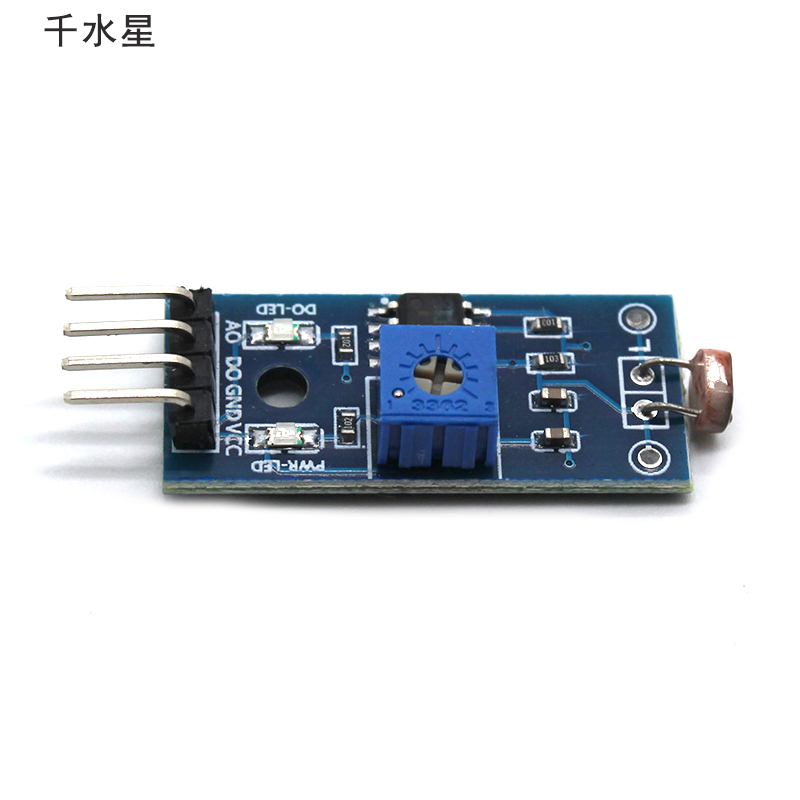

一 宝贝描述
1 可以检测周围环境的亮度和光强，然后导通电路，例如光控灯
2 灵敏度可调（图中蓝色数字电位器调节）
4 工作电压3.3V-5V
5 输出形式 a 模拟量电压输出
b 数字开关量输出（0和1）
6 设有固定螺栓孔，方便安装
7 小板PCB尺寸：3cm * 1.6cm
8 电源指示灯（红色）和数字开关量输出指示灯（绿色）
9 比较器采用LM393芯片，工作稳定
二 小板接口说明（3线制）
1 VCC 外接3.3V-5V
2 GND 外接GND
3 DO 小板数字量输出接口（0和1）
4 AO 模拟输出量 (不常用）
三 使用说明
1光敏电阻模块对环境光强敏感度强，一般用来检测周围环境的亮度和
光强。
2模块在无光条件或者光强达不到设定阈值时，DO口输出高电平，当外
界环境光强超过设定阈值时，模块D0输出低电平；
3小板数字量输出D0可以与单片机直接相连，通过单片机来检测高低电
平，由此来检测环境的光强改变；
4小板数字量输出DO可以直接驱动本店继电器模块，由此可以组成一个
光电开关；
5小板模拟量输出AO可以和AD模块相连，通过AD转换，可以获得环境
光强更准确的数值；
