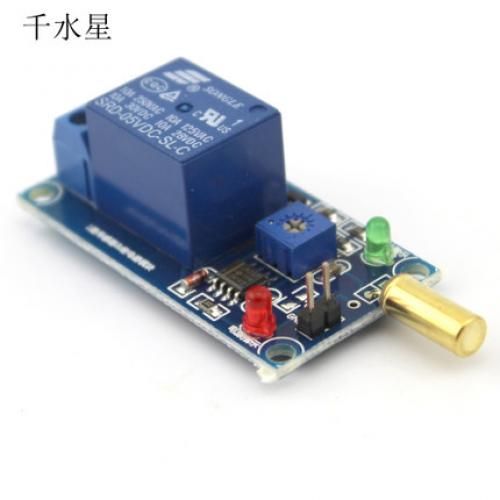

5V角度SW-520D传感器加继电器模块(FC-50) ,,带继电器,可以直接带动电机转动。90度角度传感器,用于物体90度的倾倒检测,配电位器调节灵敏度;设有4个3mm固定螺栓孔,方便安装;输出带蓝色接线座,接线方便
模块使用说明:
1.继电器的初始状态起决于倾斜传感器的导通与断开,当导通时,继电器吸合,
公共端与常开端接通,倾斜传感器断开时,继电器断开,公共端与常闭端接通;
2.倾斜传感器一般在初始状态均安装于常开状态,使倾斜传感器及继电器不处于工作状态,延长使用寿命;【电压】:5VDC
【尺寸】:19*50*26mm
【固定孔】:3mm
【接线】:VCC接5V正极,GND接5V负极;蓝色端子接入被控制端电路;建议蓝色端子单独供电。
