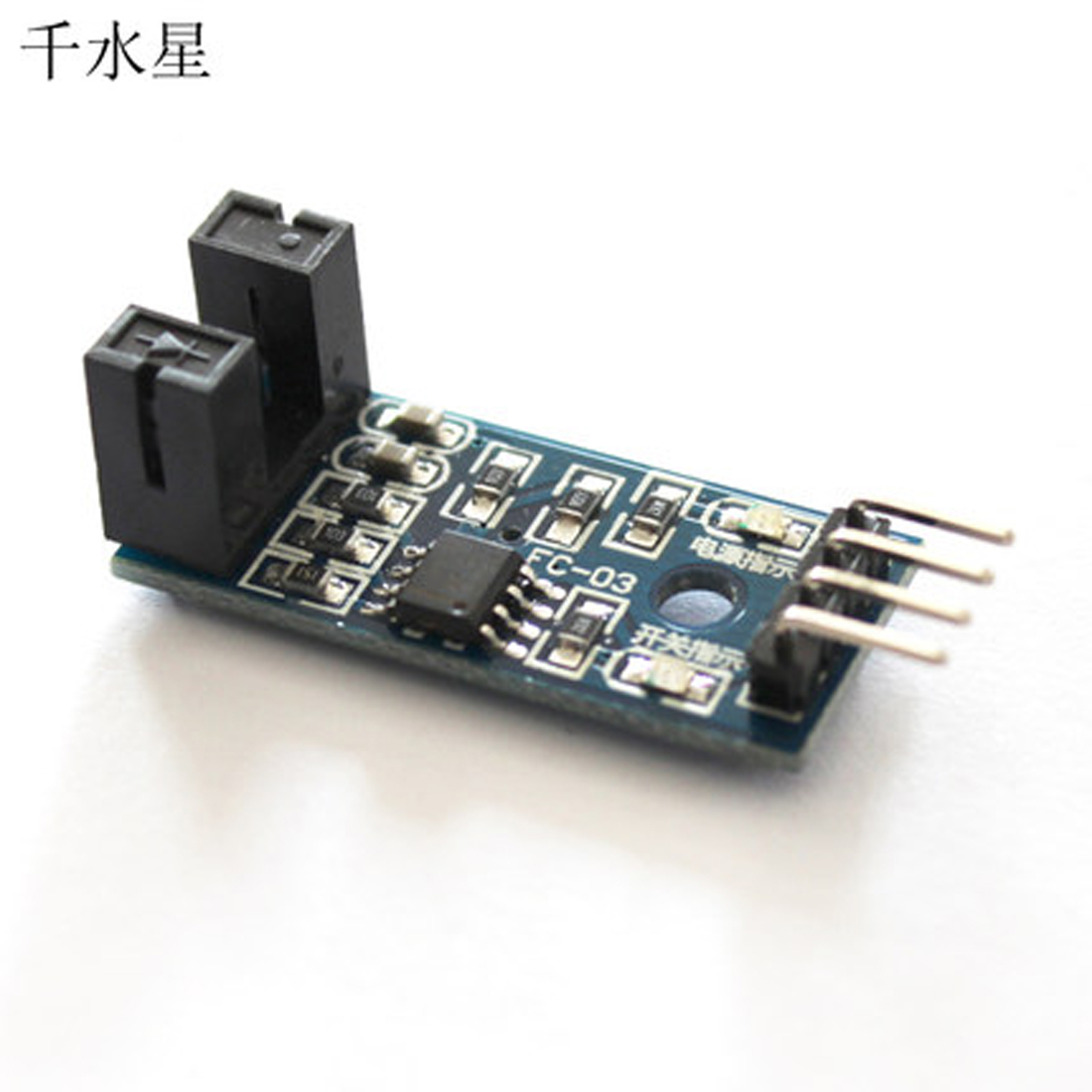

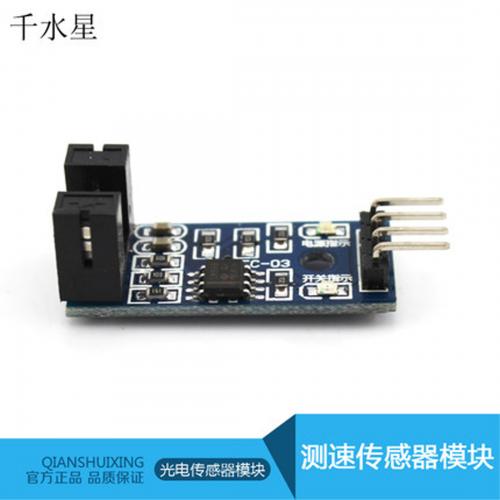

本模块可以用于制作可以自己测量速度的轮式机器人玩具与模型。测速传感器模块可以用于电机转速检测,脉冲计数,位置限位等。如果用于计数,将本模块连接到单片机并且编制好程序,每当黑色槽型中间有物体穿过一次,就计数一次。
【产品说明】1、使用进口槽型光耦传感器,槽宽度5mm。2、有输出状态指示灯,输出高电平灯灭,输出低电平灯亮。3、有遮挡,输出高电平;无遮挡,输出低电平。4、比较器输出,信号干净,波形好,驱动能力强,超过15mA。5、工作电压3.3V-5V6、输出形式 :数字开关量输出(0和1)7、设有固定螺栓孔,方便安装8、小板PCB尺寸:3.2cm x 1.4cm9、使用宽电压LM393比较器【使用说明】:1、模块槽中无遮挡时,接收管导通,模块DO输出低电平,遮挡时,DO输出高电平;2、DO输出接口可以与单片机IO口直接相连,检测传感器是否有遮档,如用电机码盘则可检测电机的转速。3、模块DO可与继电器相连,组成限位开关等功能,也可以与有源蜂鸣器模块相连,组成报警器。【接线说明】:1、VCC 接电源正极3.3-5V2、GND 接电源负极3、DO TTL开关信号输出4、AO 此模块不起作用
